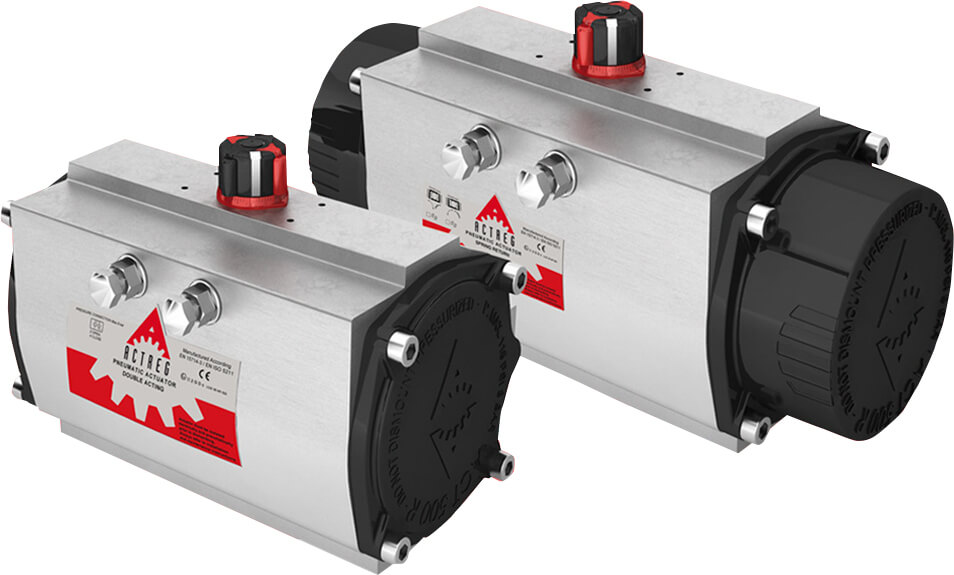

Atuadores Pinhão & Cremalheira

Tipo ASR: Retorno Mola ou Tipo ADA: Dupla Ação.
Conceito Pinhão Cremalheira
Rotation angle 90º ± 5º(by means of external travel stops)
Torque linear
Ângulo de rotação 90º ± 5º (por meio de batentes externos)
Mancais Deslizantes com Camada Antifricção
Temperatura de trabalho
-30 ºC a 100 ºC em Construções Padrão
-15º C a 150º C com anéis de vedação FKM (Viton)
-40 ºC a 80 ºC com anéis de vedação em silicone
-55 ºC to 80 ºC com anéis de vedação em silicone e 316 pinhão (baixa temperatura extrema)
Pressão máxima de trabalho: 8 bar (116 psig)
Segurança total para a substituição de molas
Montagem das válvulas solenóides de acordo ao padrão NAMUR
Montagem dos dispositivos de acordo ao padrão NAMUR VDI/VDE 3845
Acoplamento de acordo com a ISO 5211 e DIN 3337 (Unidade Octogonal).
Indicador de posição com possibilidade de instalar sistema de monitoramento de posição mecânicos ou sensores indutivos.
Opcionais:
Atuadores de ação rápida
Limitadores de curso mecânico ajuste 100%.
Corpo revestido em epóxi
Corpo e tampas niqueladas eletroliticamente ou revestimento em Nylon Poliamida 11.
Construção especial para serviços de alta-temperatura

Categoria:

Descrição

REVESTIMENTOS PARA APLICAÇÕES ESPECIAIS

Os atuadores pneumáticos Actreg deverão ser protegidos contra corrosão externa mediante a seleção apropriada do tratamento de superfície.

BATENTES MECÂNICOS BIDIRECIONAIS

Os atuadores pneumático da Actreg são fornecidos com batentes de regulagem bidirecionais.
Os batentes bidirecionais permitem o ajuste total de ± 5º entre 85º e 95º. Esses batentes são projetados para absorver o torque nominal máximo do atuador e as cargas de imapcto associado a velocidade de deslocação recomendada.
O ajustte dos limites de rotação no sentiddo horário (Fechamento) e anti-horário (Abertura) é realizado ao desapertar as porcas, virando os respectivos parafusos à direita e esquerda, para assim reduzir ou aumentar o ângulo.

TESTE DOS ATUADORES

Em todos os atuadores fabricados pela Actreg S.A. são realizados testes hidrostáticos e eletrônicos.
O teste é realizado para verificar se ha vazamento em ambas as câmaras externas, a tensão entre as câmaras e o ângulo de rotação.
Todos os corpos são marcados com o ano e mês de fabricação, tamanho e número de série.

PINHÃO E CREMALHEIRA – MODELOS
