As válvulas borboleta de alta performance séries WR e WD foram projetadas para o crescente mercado de saneamento. Desenvolvidas seguindo normas internacionais, possuem sistema de vedação automática, proporcionando alta confiabilidade sob alta e baixa pressão, longa vida útil e baixo torque de operação.

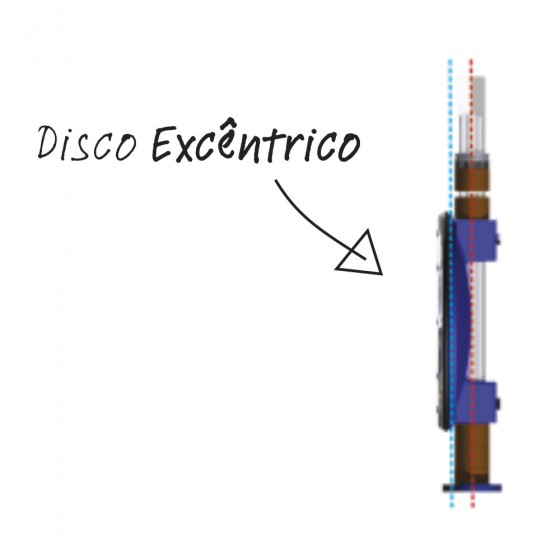

Disco Excêntrico (WR) ou Bi-Excêntrico (WD)
Vedação da Haste

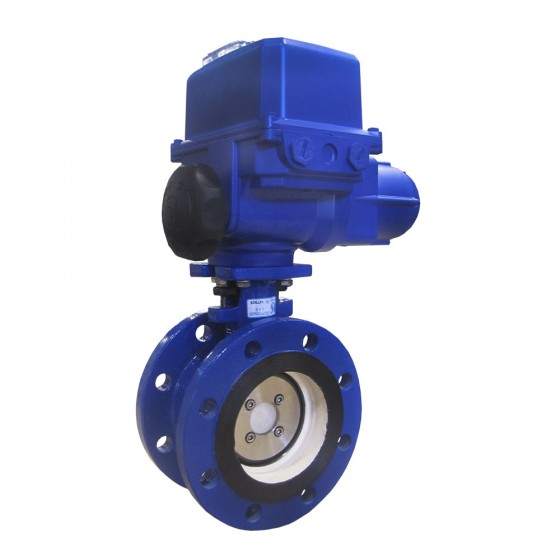

Acionamento manual ou automático
Vedação Automática
Disco Excêntrico ou Bi-Excêntrico
Tipo flangeado para instalação em flanges segundo normas ASME, AWWA, DIN e NBR. Face-a-face standard AWWA C-504.
Vedação da Haste
Disco projetado para propiciar baixa perda de carga na posição totalmente aberta, além de permitir maior vazão do fluído em pequenos ângulos de abertura do disco.
Acionamento manual ou automático
Vedação por meio de gaxetas com preme gaxeta montado na posição invertida,
permitindo fácil regulagem e compressão uniforme das gaxetas, além de não
interferir na montagem do atuador diretamente no flange de topo da válvula. Gaxetas padronizadas, facilitando sua intercambialidade.
Vedação Automática
Permite o acoplamento de acionamentos manuais, pneumáticos e elétricos diretamente sobre o flange de topo que, em conjunto com a haste, segue a norma ISO 5211.
Sede
Cravada mecanicamente ao corpo com superfície de vedação polida, garantindo baixo torque de acionamento e maior vida útil à vedação.
Elementos finitos
Projeto desenvolvido com o auxílio de software para análise de elementos finitos garantindo maior confiabilidade estrutural ao conjunto.
CONFIGURAÇÕES
Norma de construção
AWWA C-504
Construção do corpo
Flangeada
Face a face
Standard AWWA C-504 Flangeada curto
Dimensões
75 a 1800mm
Limites de pressão
PN10
PN16
PN25
Sede
Elastômero
Poliuretano
MATERIAIS
| 1 | Identificação (tag) | ||
|---|---|---|---|
| 2 | Fluido | ||
| 3 | Quantidade (peça) | ||
| 4 | Tipo / série | Borboleta Flangeada Excêntrica (WR) / Bi-excêntrica (WD) | |
| 5 | Face a face | AWWA C-504/2010 | |
| 6 | Material do corpo | ASTM A536 Gr. 65.45.12 | |
| 7 | Material do obturador / disco | ASTM A536 Gr.65.45.12 ou ASTM A351 CF8M | |
| 8 | Haste (eixo) | ASTM A276 TP410 (PN10) / ASTM A564 Tp630 (17-4 PH) PN16 e PN25 | |
| 9 | Sede de vedação do disco | Buna N ou EPDM (Integral sem emendas) | |
| 10 | Anel de vedação do corpo | Aço inoxidável | |
| 11 | Buchas | Bronze | |
| 12 | Diâmetro | 100 a 1800mm (4″ a 72″) | |
| 13 | Conexão / furação | ABNT NBR 7675 (PN10 / PN16 ou PN25) | |
| 14 | Construção | AWWA C-504/2010 | |
| 15 | Pressão máxima de trabalho | PN10 / PN16 / PN25 | |
| 16 | Tipo | Excêntrica (WR) e Bi-excêntrica (WD) | |
| 17 | Classe de vedação / norma | Estanque / AWWA C-504/2010 | |
| 18 | Identificação (Plaqueta) | Aço inoxidável | |
| 19 | Pintura | À definir | |
| 20 | Tipo de acionamento | Manual / pneumático / elétrico |
TABELA DIMENSIONAL
VALORES EM MILÍMETROS
| DN | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 127 | 127 | 152 | 203 | 203 | 203 | 203 | 203 | 203 | 203 | 305 | 305 | 305 | 305 | 381 |
| B | 140 | 190 | 209 | 215 | 247 | 305 | 353 | 380 | 430 | 509 | 585 | 625 | 690 | 770 | 1080 |
| C | 260 | 368 | 400 | 411 | 548 | 598 | 660 | 700 | 790 | 932 | 1091 | 1190 | 1320 | 1450 | 1610 |
| D | 17 | 22 | 27 | 27 | 27 | 27 | 36 | 36 | 36 | 46 | 55 | 108 | 108 | 128 | 128 |
| □H | □17 | □22 | □27 | □27 | □27 | □27 | □36 | □36 | □36 | □46 | □55 | – | – | – | – |
| ØH | – | – | – | – | – | – | – | – | – | – | – | Ø72 | Ø72 | Ø98 | Ø98 |
| ISO 5211 | F07 | F10 | F10 | F10 | F12 | F12 | F14 | F16 | F16 | F16 | F16 | F25 | F25 | F30 | F30 |
