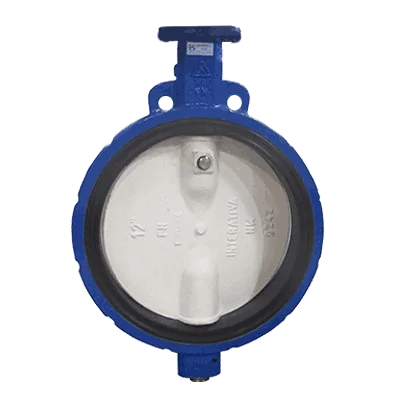

Válvula Borboleta - Série NW

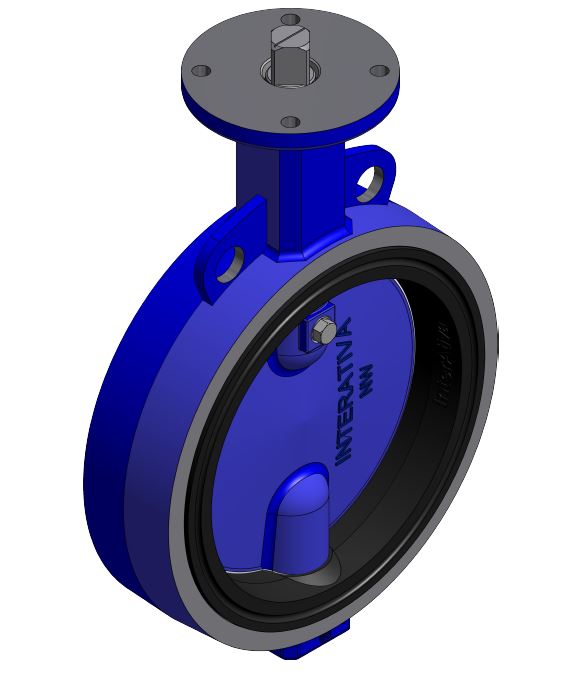

A válvula borboleta excêntrica série NW é caracterizada pelo corpo tipo Wafer em construção AWWA. Combinando anos de experiência e pesquisa, os resultados são maior vida útil, excelente performance, facilidade de manutenção e intercambialidade dos componentes.

Disco concêntrico
Sede intercambiável
Corpo monobloco
Disco configurado para baixa perda de de carga

Corpo
Construído em peça única, na configuração Wafer, projetado de forma a assegurar máxima segurança e confiabilidade (comprovado por meio de elementos finitos). Possui pescoço estendido permitindo o isolamento da tubulação.

Disco
Disco configurado para propiciar baixa perda de carga na posição totalmente aberta. A área de vedação é polida em todo o perímetro, assegurando vedação total com a sede e baixo torque de acionamento com menor desgaste da vedação.

Haste
A haste superior transmite a rotação ao disco por meio de plug de torque, garantindo a perfomance e segurança do produto. As dimensões de acoplamento seguem a norma ISO 5211.

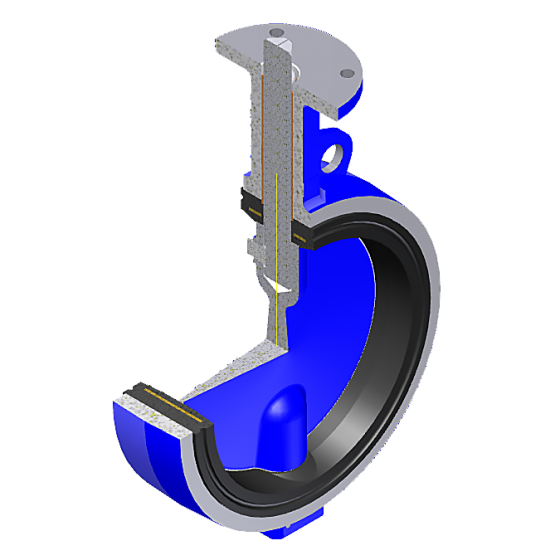

Sede intercambiável
Reveste totalmente o corpo, em elastômero vulcanizado com anel rígido, não permitindo deformações, reduzindo o torque de acionamento e aumentando a vida útil da sede.

Bucha
Em bronze, elimina atrito entre haste e corpo, proporcionando redução de torque.

Acionamentos
Permite acoplamento de acionamentos manuais, pneumáticos e elétricos diretamente sobre o flange de topo, que em conjunto com a haste, segue a norma ISO 5211.

Elementos finitos
Projeto desenvolvido com o auxílio de software para análise de elementos finitos garantindo maior confiabilidade estrutural ao conjunto.

Categoria:

Descrição

MATERIAIS

1Identificação (tag)
2Fluido
3Quantidade (peça)
4Tipo / sérieBorboleta Wafer Concêntrica NW
5Face a faceAWWA C-504/2010
6Material do corpoASTM A536 Gr. 65.45.12
7Material do obturador / discoASTM A536 Gr.65.45.12 ou ASTM A351 CF8M
8Haste (eixo)ASTM A276 TP410 (PN10 / PN16)
9Sede de vedação do discoBuna N ou EPDM (Integral sem emendas)
10Anel de vedação do corpoAço inoxidável
11BuchasBronze
12Diâmetro80 a 500mm (3″ a 20″)
13Conexão / furaçãoABNT NBR 7675 (PN10 / PN16)
14ConstruçãoAWWA C-504/2010
15Pressão máxima de trabalhoPN10 / PN16
16TipoConcêntrica
17Classe de vedação / normaEstanque / AWWA C-504/2010
18Identificação (Plaqueta)Aço inoxidável
19PinturaÀ definir
20Tipo de acionamentoManual / pneumático / elétrico





TABELA DIMENSIONAL



VALORES EM MILÍMETROS

DN75100150200250300350400450500
A50.857.271.474.679.485.796.3105117130
B162181210240286310350375401427
C248281334397476552641676743794
D133172219276337406432486546603
E85107154199248300336382436487
F12121212121222222222
G15151520202531314040
H14141717172227273636
N7 & 97 & 999 & 11111113131717
O50 & 7050 & 707070 & 102102102125125140140
ISO 5211F05 & F07F05 & F07F07F07 & F10F10F10F12F12F14F14
