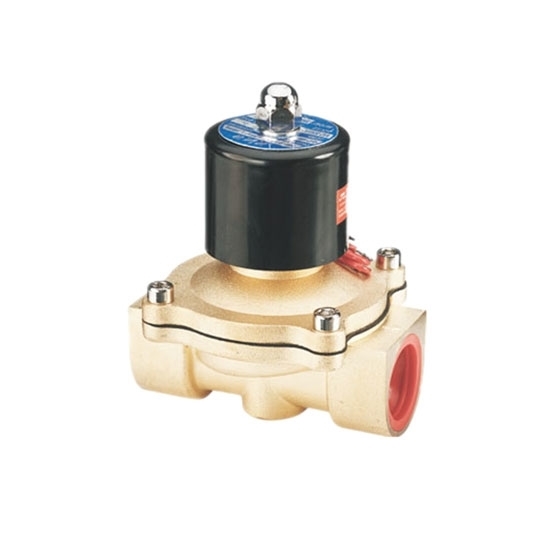

Uma válvula solenoide de diafragma com piloto consiste em duas partes principais: o diafragma principal e o piloto. O diafragma é uma membrana flexível que separa a entrada e a saída da válvula. O piloto é uma pequena válvula controlada por solenoide que regula a pressão do fluido que atua sobre o diafragma.
Quando a bobina do solenoide é energizada, ela cria um campo magnético que atrai um núcleo móvel, abrindo a válvula piloto. Isso permite que o fluido de controle, geralmente ar comprimido, seja direcionado para uma câmara de pressão na parte superior do diafragma principal. A pressão do fluido na câmara superior supera a pressão do fluido na entrada da válvula, forçando o diafragma a se levantar e permitindo que o fluido flua pela válvula.
Quando a bobina do solenoide é desenergizada, a válvula piloto fecha e a pressão na câmara superior é liberada. Isso permite que a pressão do fluido na entrada da válvula empurre o diafragma de volta à sua posição inicial, fechando a válvula e interrompendo o fluxo de fluido.
As válvulas solenoides de diafragma com piloto são frequentemente usadas em sistemas onde é necessário controlar o fluxo de fluido de forma rápida e precisa, como em sistemas de irrigação, sistemas de controle de processos industriais e sistemas de tratamento de água. Elas oferecem uma operação confiável e são capazes de lidar com uma variedade de fluidos e condições de operação.
