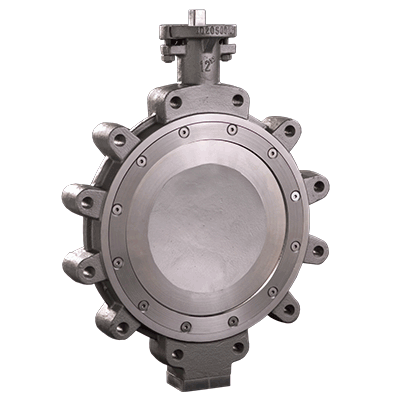

Válvula de mariposa - serie RK

La válvula de mariposa biexcéntrica serie RK fue desarrollada para alto rendimiento, de acuerdo con API 609 Categoría B, con el objetivo de llenar un vacío en el mercado para satisfacer las demandas de las aplicaciones más severas.

Monobloc
Asiento con anillo energizante de acero inoxidable.
Intercambiabilidad de asiento blando a asiento de metal
Diversidad de materiales
Disponible en modelo a prueba de fuego

Cuerpo
Construidos en una sola pieza en configuraciones Wafer, Lug y Flanged, están diseñados para garantizar la máxima seguridad y confiabilidad. Tiene un cuello extendido que facilita el acceso al sistema de sellado de varilla a través de un alojamiento para la Junta Preme. La brida superior permite el acoplamiento directo de actuadores sin necesidad de soportes, eliminando la posibilidad de espacios entre estos componentes.

Disco
Disco fundido en ASTM A-351 Gr. CF8M de acero inoxidable biexcéntrico, reduciendo la fricción con el asiento y aumentando su vida útil, además de permitir el flujo en pequeños ángulos de apertura, proporcionando baja pérdida de presión y reducción de torque.

Asiento de sellado
Fijada al cuerpo mediante un dispositivo que elimina el uso de contrabridas o cualquier otra pieza externa a la válvula, para garantizar su estanqueidad incluso cuando se instala al final de la línea.

Sello del eje superior
Juntas de PTFE ajustables con sistema de apriete que elimina la necesidad de retirar el actuador para realizar ajustes.

Sello del eje inferior
Sellado del eje inferior realizado a través de una cámara de O’Rings ubicadas en las bielas y rodamientos.

Fijación de los ejes al disco.
Fijación de los ejes al disco realizada mediante pasadores cónicos en acero inoxidable ASTM A564 condición H1075 (17-4PH) con conexión 1:50 con tornillos y arandelas de presión en un extremo para garantizar una perfecta fijación.

Aspectos
Construido con material compuesto de polímero autolubricante.
