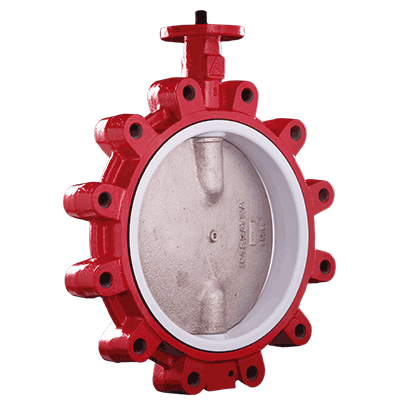

Descripción
AJUSTES
estándar de construcción
API 609 Categoría A
construcción del cuerpo
Oblea
Arrastrar
Flangeada
Cara a cara
API 609 Categoría A
ISO 5752 Col.20
MSS SP-67
dimensiones
14″ a 24″ (350 a 600mm)
límites de presión
100 psi (con disco recubierto de E-CTFE)
150 psi (con disco de acero inoxidable)
Sitio
PTFE (teflón)
MATERIALES
Cuerpo | Disco | Sitio | Prisa |
---|---|---|---|
Acero al carbono ASTM A-216 WCB | Nodular FoFo A-536 Gr.65.45.12 | NBR (Bueno-N) | Acero inoxidable A-276 410 (Estándar) |
Aço inox ASTM A-351 CF8-M | FoFo nodular con E-CTFE | Neopreno | Acero inoxidable A-276 316 / 316L |
Pelusa nodular ASTM A-536 | Nodular esponjoso con nailon | EPDM | Acero inoxidable A-564 630 (17-4PH) |
Bronce | Nodular esponjoso con níquel | Hypalon | Otros bajo pedido |
Aluminio | Bronce / Aluminio | Viton | |
Acero inoxidable dúplex | Acero inoxidable dúplex | Hola GA-1 | |
Otros bajo pedido | Aço inox A-351 CF8-M / CF8 | SBR | |
Otros bajo pedido | Nitrilica caboxilada |
MESA DIMENSIONAL
VALORES EN MILIMETROS
DB | 14 ″ | dieciséis" | 18 ″ | 20 ″ | 24 ″ | |
---|---|---|---|---|---|---|
A | 77 | 86 | 5 | 105 | 129 | 152 |
B | 350 | 375 | 402 | 427 | 491 | |
C | 641 | 676 | 743 | 794 | 914 | |
D | 432 | 486 | 546 | 603 | 718 | |
F | 22 | 22 | 22 | 22 | 22 | |
GRAMO | 31 | 31 | 40 | 40 | 49 | |
H | 27 | 27 | 36 | 36 | 46 | |
norte | 13 | 13 | 17 | 17 | 23 | |
EL | 125 | 125 | 140 | 140 | 165 | |
ISO 5211 | F12 | F12 | F14 | F14 | F 16 |
PESO
Tipo | 14 ″ | dieciséis" | 18 ″ | 20 ″ | 24 ″ |
---|---|---|---|---|---|
Oblea | 51 | 72 | 93 | 112 | 170 |
Arrastrar | 60 | 92 | 109 | 151 | 230 |
Flangeada | 83 | 103 | 130 | 185 | 245 |
ESFUERZO DE TORSIÓN
CWP | 14 ″ | dieciséis" | 18 ″ | 20 ″ | 24 ″ |
---|---|---|---|---|---|
100 psi | 760 | 1040 | 1390 | 1860 | 2900 |
150 psi | 760 | 1040 | 1390 | 1860 | 2900 |
VISIÓN EXPLOTADA
Articulo | Descripción |
---|---|
1 | Cuerpo (Wafer / Lug / Bridado) |
2 | Sede suave |
3 | Disco |
4 | Haste superior |
5 | Haste inferior |
6 | cojinete superior |
7 | cojinete inferior |
8 | Pasador anti-expulsión |
