As válvula borboletas séries NE & NF possuem excelente performance, facilidade de manutenção e intercambialidade dos componentes, além de maior vida útil.
Lo más destacado:
Disco concéntrico
Monobloc
Gama de materiales
Manual o automático
1st "a 12" dimensiones
Ajustes
Estándar de construcción
API 609 Categoría A

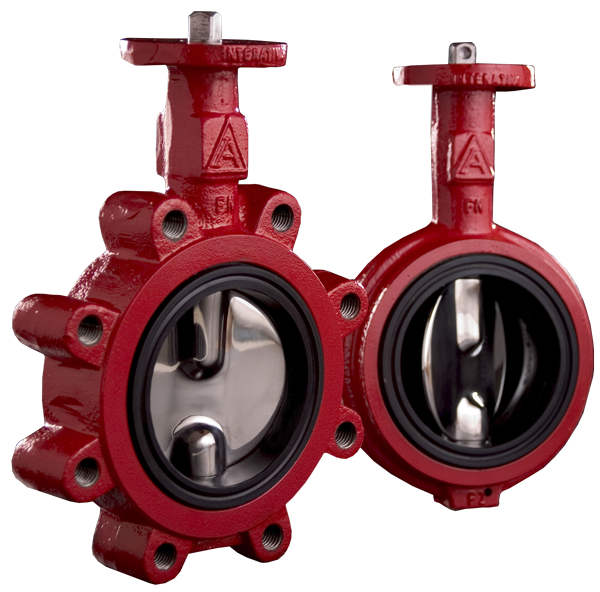

Construcción del cuerpo

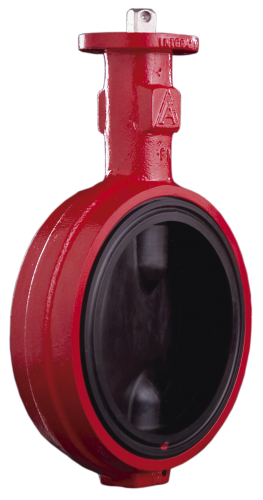

Oblea

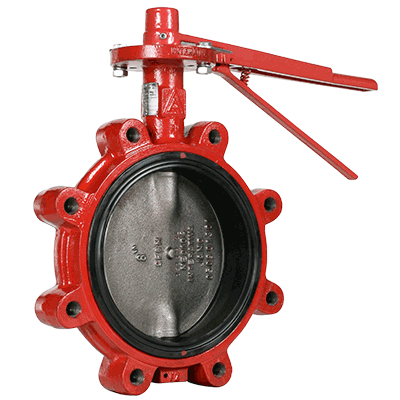

Arrastrar

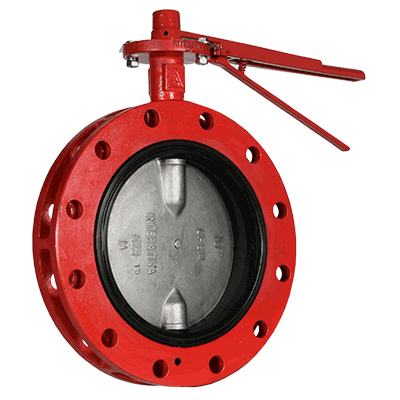

FlanGeada (6 ″ a 12 ″)
Cuerpo largo y corto
Hacer una cara
API 609 A
ISO 5752 Col.20
MSS SP-67
Dimensiones
1½ "A 12" (40 por 300 mm)
Límites de presión
50 psi
150 psi
250 psi
Sitio
NBR (Hello-N)
Neopreno
EPDM
Hipalon
Faston
Buen GA-1
SBR
Nitrílica de carboxilada
Material
| Cuerpo | Disco | Sitio | Prisa |
|---|---|---|---|
| ASTM A-216 WCB de acero al carbono | Fither nodular A-536 Gr.65.45.12 | NBR (Hello-N) | Acero inoxidable A-276 410 (predeterminado) |
| ASTM A-351 CF8-M de acero inoxidable | Nodular lindo con e-ctfe | Neopreno | Acero inoxidable A-276 316 / 316L |
| Fofo nodular ASTM A-536 | Nodular lindo con nylon | EPDM | Acero inoxidable A-564 630 (17-4ph) |
| Bronce | Nodular lindo con níquel | Hipalon | Otros bajo consulta |
| Aluminio | Bronce / aluminio | Faston | |
| Acero inoxidable dúplex | Acero inoxidable dúplex | Buen GA-1 | |
| Otros bajo consulta | AC INOXA A-351 CF8-M / CF8 | SBR | |
| Otros bajo consulta | Nitrilica caboxilada |
Mesa dimensional
Valores en milímetros
| Db | 1½ " | 2 ″ | 2½ " | 3 ″ | 4 ″ | 5 ″ | 6 ″ | 8 ″ | 10 ″ | 12 ″ |
|---|---|---|---|---|---|---|---|---|---|---|
| A | 33 | 44 | 47 | 47 | 54 | 57 | 57 | 63 | 71 | 81 |
| B | 130 | 143 | 156 | 162 | 181 | 197 | 210 | 240 | 286 | 310 |
| do | 191 | 216 | 235 | 248 | 281 | 310 | 334 | 397 | 476 | 552 |
| D | 88 | 102 | 121 | 133 | 172 | 194 | 219 | 276 | 337 | 406 |
| F | 10 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| GRAMO | 25 | 15 | 15 | 15 | 15 | 20 | 20 | 20 | 25 | 25 |
| H | 11 | 14 | 14 | 14 | 14 | 17 | 17 | 17 | 17 | 22 |
| norte | 7 | 7 & 9 | 7 & 9 | 7 & 9 | 7 & 9 | 9 | 9 | 9 & 11 | 11 | 11 |
| O | 50 | 50 & 70 | 50 & 70 | 50 & 70 | 50 & 70 | 70 | 70 | 70 & 102 | 102 | 102 |
| ISO 5211 | F05 | F05 & F07 | F05 & F07 | F05 & F07 | F05 & F07 | F07 | F07 | F07 & F10 | F10 | F10 |
Peso
| Tipo | 1½ " | 2 ″ | 2½ " | 3 ″ | 4 ″ | 5 ″ | 6 ″ | 8 ″ | 10 ″ | 12 ″ |
|---|---|---|---|---|---|---|---|---|---|---|
| Oblea | 1.5 | 2.5 | 4 | 4.5 | 5 | 7 | 9 | 13 | 20 | 34 |
| Arrastrar | 2 | 3 | 4.5 | 5 | 7.5 | 11 | 13 | 18.5 | 29 | 43.5 |
| Flangada | 16 | 26 | 38 | 58.5 |
ESFUERZO DE TORSIÓN
| CWP | 1½ " | 2 ″ | 2½ " | 3 ″ | 4 ″ | 5 ″ | 6 ″ | 8 ″ | 10 ″ | 12 ″ |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 psi | 8 | 8 | 10 | 12 | 16 | 20 | 40 | 79 | 131 | |
| 150 psi | 12 | 12 | 12 | 22 | 30 | 51 | 62 | 113 | 203 | 339 |
| 250 psi | 12 | 25 | 37 | 58 | 86 | 135 | 173 | 288 | 466 | 791 |
Vista explosiva
| Artículo | Descripción |
|---|---|
| 1 | CORPO (oblea / Lug / Flangeado) |
| 2 | Semilla suave |
| 3 | Disco |
| 4 | Apresurarse superior |
| 5 | Haste inferior |
| 6 | Rodamientos (corto y largo) |
| 7 | Pasador anti-anexo |
| 8 | O'Rring |
