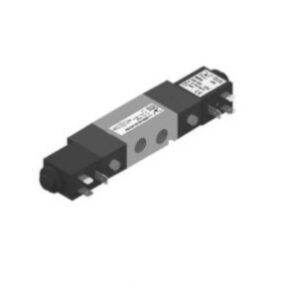

Válvula Pneumática 5/3 Vias de Duplo Solenóide:
Componentes:
> 5 Vias:
1 porta de entrada de ar comprimido.
2 portas de saída (para atuadores).
2 portas de escape (para liberar ar).
3 Posições: A válvula pode alternar entre três posições.
Duplo Solenóide: Dois solenóides controlam a posição da válvula.
- Funcionamento:
1 – Posição Central:
Nenhum solenóide é energizado.
As saídas (Portas 2 e 4) estão conectadas aos escapes (Portas 3 e 5), isolando a porta de entrada (Porta 1).
O atuador permanece na posição atual sem movimento.
2 – Posição 1:
Primeiro solenóide energizado.
Ar comprimido da entrada (Porta 1) vai para uma saída (Porta 4).
Outra saída (Porta 2) conecta-se ao escape (Porta 3).
Movimenta o atuador em uma direção.
3 – Posição 2:
Segundo solenóide energizado.
Ar comprimido da entrada (Porta 1) vai para a outra saída (Porta 2).
Primeira saída (Porta 4) conecta-se ao escape (Porta 5).
Movimenta o atuador na direção oposta.
> Aplicações:
Controle de cilindros pneumáticos de dupla ação, permitindo posição intermediária.
Utilizada em automação industrial para controle preciso de atuadores, com opção de parada intermediária.
>Vantagens:
Controle preciso com três posições (inclusão de uma posição neutra).
Versatilidade para diversas aplicações industriais.
Permite a parada do atuador em uma posição intermediária.
