A bomba pneumática de diafragma é uma espécie de bomba de deslocamento positivo que funciona através do ar comprimido, ou seja, sem a necessidade de energia elétrica para bombear. Para que isso seja possível, ela utiliza uma válvula pneumática conhecida como diafragma que direciona o ar comprimido conforme a bomba opera.
Graças a sua funcionalidade e versatilidade, as bombas pneumáticas de diafragma consegue bombear líquidos com diversos níveis de viscosidade e consoles em suspensão, permitindo a sua aplicação em operações de diversos tipos e em diversas indústrias. O seu design simplificado e os materiais de constituição também permitem o bombeamento seguro de fluidos abrasivos e produtos químicos com segurança, evitando vazamentos e garantindo uma operação ainda mais eficiente.
Quais são os componentes da bomba pneumática de diafragma?
Para conseguir bombear os fluidos com eficiência, a bomba pneumática de diafragma depende de alguns componentes essenciais, como veremos a seguir:
- Câmara de fluido: a principal função da câmara de fluído é armazenar os volumes de fluido que são aspirados e bombeados. Dependendo do modelo da sua bomba, essas câmeras também incluem uma loja alojamento de esferas que funcionam como válvula de retenção.
- Estrutura Central: a estrutura central da sua bomba pneumática de diafragma inclui a entrada e saída de ar que é fornecido pelo trocador pneumático, e responsável pela pressão de ar necessária para a bomba funcionar.
- Válvula de ar: a válvula de ar é responsável por direcionar o ar comprimido diretamente para as câmaras de fluídos e experimentar as membranas da bomba pneumática de diafragma.
- Coletores: fixados as câmeras externas para proporcionar vedação, os coletores fazem parte da interface de conexão do sistema da sua bomba.
- Diafragmas: o diafragma são as estruturas mais importantes da sua bomba, e podem ser encontrados em diversos materiais e designs. Eles funcionam tanto como uma barreira de vedação para separar o fluido da parte seca da bomba como também para proporcionar o bombeamento desse mesmo fluido.
O funcionamento da bomba pneumática na prática
Agora que entendemos quais são os principais componentes da bomba pneumática de diafragma e como eles fazem parte da estrutura do seu equipamento, podemos entender como o seu funcionamento acontece. O ciclo operacional da bomba pneumática de diafragma é baseado na utilização do ar comprimido comprimido como acionamento do equipamento, utilizando duas membranas flexíveis montadas em um eixo que, ao se moverem para frente para trás, bombeiam fluídos para dentro e para fora da câmara de fluídos.
O ciclo da sua bomba pneumática de diafragma é separado em três fases distintas:
Fase 1: Na primeira etapa, o ar passa pelo furo do corpo da bomba e chega no anel central, onde o diafragma ao ser impulsionado pela pressão do ar, move o líquido para dentro do coletor.
Fase 2: na segunda etapa, o carretel da bomba atravessa o lado oposto do trocador pneumático e desliza ao longo do eixo, enviando a outra câmara de ar com a pressão do ar comprimido.
Fase 3: na fase de descarga, a câmara de ar que estava sobre a pressão anterior agora encontra uma passagem aberta. Dessa forma, a atração da membrana oposta retrai ao mesmo tempo que cria um vácuo, permitindo que o fluido suba e encha a câmera.
As bombas pneumáticas de diafragma são equipamentos altamente versáteis e que podem ser implementados para bombear diversos tipos de fluido. Por esse motivo, antes de escolher um equipamento de bombeamento para sua indústria, verifique qual bomba pneumática de diafragma pode ser implementada na sua operação e quais os benefícios que ela pode entregar para sua indústria.
Uma das maiores vantagens desse equipamento é que ele apresenta uma função autoescorvante, podendo ser posicionada acima do nível do fluido e aspirá-lo mesmo quando funcionando a seco. Ela também pode ser instalada submersa, principalmente nas operações de esvaziamento de poços. A sua versatilidade demonstra que é um equipamento extremamente prático e com excelente custo-benefício, além de apresentar um baixo custo de aquisição.

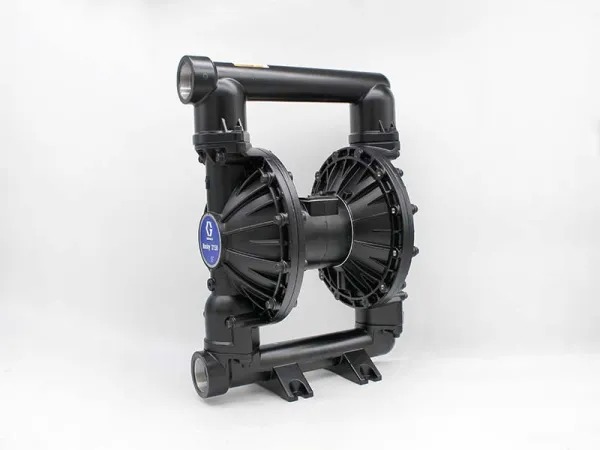

Conheça as BOMBAS PNEUMÁTICAS DE DIAFRAGMA DUPLO – HUSKY 2150 – GRACO
