As bombas de pistão sanitárias da Graco transferem materiais extremamente difíceis quando outras não conseguem transferir. Eles têm taxas de pressão de até 12: 1 e são ideais para produtos de baixa a alta viscosidade de até 100.000 cps. Os motores de ar Graco Merkur® possuem facilidade de manutenção, aumentam a eficiência e oferecem um custo de propriedade mais baixo. Os adaptadores de desmontagem rápida são feitos com aço inoxidável 316 para durabilidade e portabilidade de longa duração.
Características do produto:

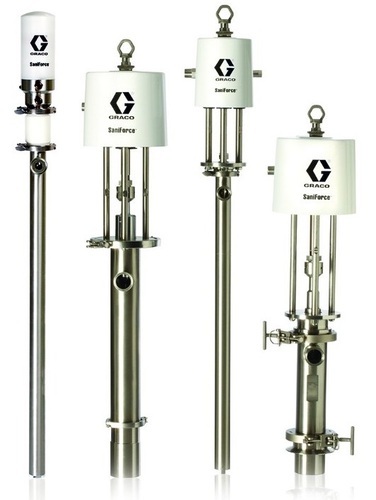

> Quatro modelos com taxas de fluxo variando de 1,5 a 14 gpm @ 60 cpm.
> Perfeito para transferência de fluidos e fornecimento de fluidos de baixa a alta viscosidade até 100.000 cps
> Disponível em projetos de esfera dupla e pistão de escorva
> Nova tecnologia de motor pneumático Graco Merkur (4,75 t.), o motor pneumático mais avançado do mercado.
> Comprimento da caixa, comprimento do tambor e opções atarracadas disponíveis.
> Adaptadores desmontáveis rápidos Graco feitos com aço inoxidável 316 para durabilidade de longa duração e limpeza rápida e fácil.
Especificações da linha de bombas de pistão Graco SaniForce:
| Razão de pressão de fluido para ar | 2: 1 | 6: 1 | 5: 1 | 12: 1 |
| Máx. pressão do fluido | 250 psi (17 bar, 1,7 MPa) | 600 psi (41 bar, 4,1 MPa) | 400 psi (28 bar, 2,8 MPa) | 1200 psi (83 bar, 8,3 MPa) |
| Máx. fluxo de fluido a 60 cpm | 2,5 gpm (9,5 lpm) | 4,0 gpm (15,1 lpm) | 14,0 gpm (53 lpm) | 8,5 gpm (32 lpm) |
| Consumo de ar a 60 cpm | 6 cfm a 100 psi (7 bar, 0,7 MPa) | 31 cfm a 100 psi (7 bar, 0,7 MPa) | 69 cfm a 80 psi (5,5 bar, 0,5 MPa) | 116 cfm a 100 psi (7 bar, 0,7 MPa) |
| Volume por ciclo | 0,025 gal (0,095 l) | 0,067 gal (0,25 l) | 0,23 gal (0,87 l) | 0,14 gal (0,54 l) |
| Máx. temperatura operacional (fluido) | 180ºF (82ºC) | 250ºF (121ºC) | 140ºF (60ºC) | 160ºF (71ºC) |
| Máx. temperatura de operação (motor pneumático) | 120ºF (48,8ºC) | 120ºF (48,8ºC) | 120ºF (48,8ºC) | 120ºF (48,8ºC) |
| Máx. tamanho de sólidos bombeáveis | 0,13 pol. (0,32 cm) | 0,13 pol. (0,32 cm) | 0,25 pol (0,64 cm) | 0,25 pol (0,64 cm) |
| Máx. pressão de entrada de ar | 100 psi (7,0 bar, 0,7 MPa) | 100 psi (7,0 bar, 0,7 MPa) | 80 psi (5,5 bar, 0,55 MPa) | 100 psi (7 bar. 0,7 MPa) |
| Tamanho da entrada de ar | 3/8 npt (f) | 1/2 npt (f) | 1/2 npt (f) | 1/2 npt (f) |
| Tamanho de saída de fluido | Tri-Clamp de 1 pol. (2,5 cm) | Tri-Clamp 1,5 pol. (3,8 cm) | Tri-Clamp de 2 pol. (5,1 cm) | Tri-Clamp de 2 pol. (5,1 cm) |
| Entrada de fluido | 2,0 in (5 cm) Cilindro OD | Tri-Clamp de 2,5 pol. (6,3 cm) (tamanhos selecionados) | Tri-Clamp de 2,5 pol. (6,3 cm) (somente 24F196) (tamanhos selecionados) | Tri-Clamp de 6 pol. (15,2 cm) |
