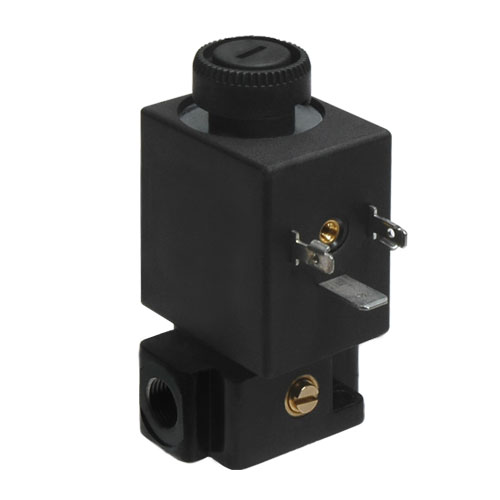

Válvula Eletro Piloto Miniaturizada - Série AB

O sistema obturador tem uma atuação direta sobre um vedante amortecido. Montagem sobre base ou com ligações roscadas no corpo. Corpo em zamak e de latão. Aço inox a pedido. Núcleos em aço inox (magnetismo residual desprezável). Solenoide em latão tratado. Aço inox a pedido. Molas em aço inox. Vedantes em borracha nitrílica. Função NF (normal fechada). Função NA (normal aberta) concepção mecânica para manter a entrada de ar no corpo (útil para a montagem em bateria de mais pilotos NF/NA). Função NF/NA (NA entrada por cima).

Categoria:

Descrição

MODELOS

De acordo com a especificação do Solenoide, do Eletropiloto e da Bobina.

CARACTERÍSTICAS

Pressão Máxima:
– 2/2 VIAS E 3/2 VIAS NF: 0 ~ 10 bar;
– 3/2 VIAS NA: 3 ~ 10 bar;
Temperatura Ambiente: -10°C ÷ + 50°C ;
Fluido: Ar Filtrado 10µm, Com ou Sem Lubrificação, Gases Neutros (A pedido é disponível a versão para outros fluidos);
Sistema de Permutação: Obturador de Ação Direta com Juntas Amortecidas;
Conexões: Na Placa Base ou com Conexões Rosqueadas ao Corpo;
Diâmetro Nominal (mm): Placa Base/G1/8″/CNOMO: 2,1 ~ 2,4; G1/4″: 1,6 ~ 6;
Nível de Fluxo (Nl/min): Placa Base: 95 ~ 150; G1/8″: 100 ~ 155; G1/4″: 95 ~ 650; CNOMO: 92 ~ 110;
Solenoide: U2 ;
Bobina: DB ;
Conector: AM-5111 ;
Tensão: 12 VCC / 24 VCC / 24 VCA / 110 VCA / 230 VCA;
