Perda de pressão em tubos conectados em série ou paralelo.

Calcule a perda de pressão em tubos conectados em série ou paralelo.



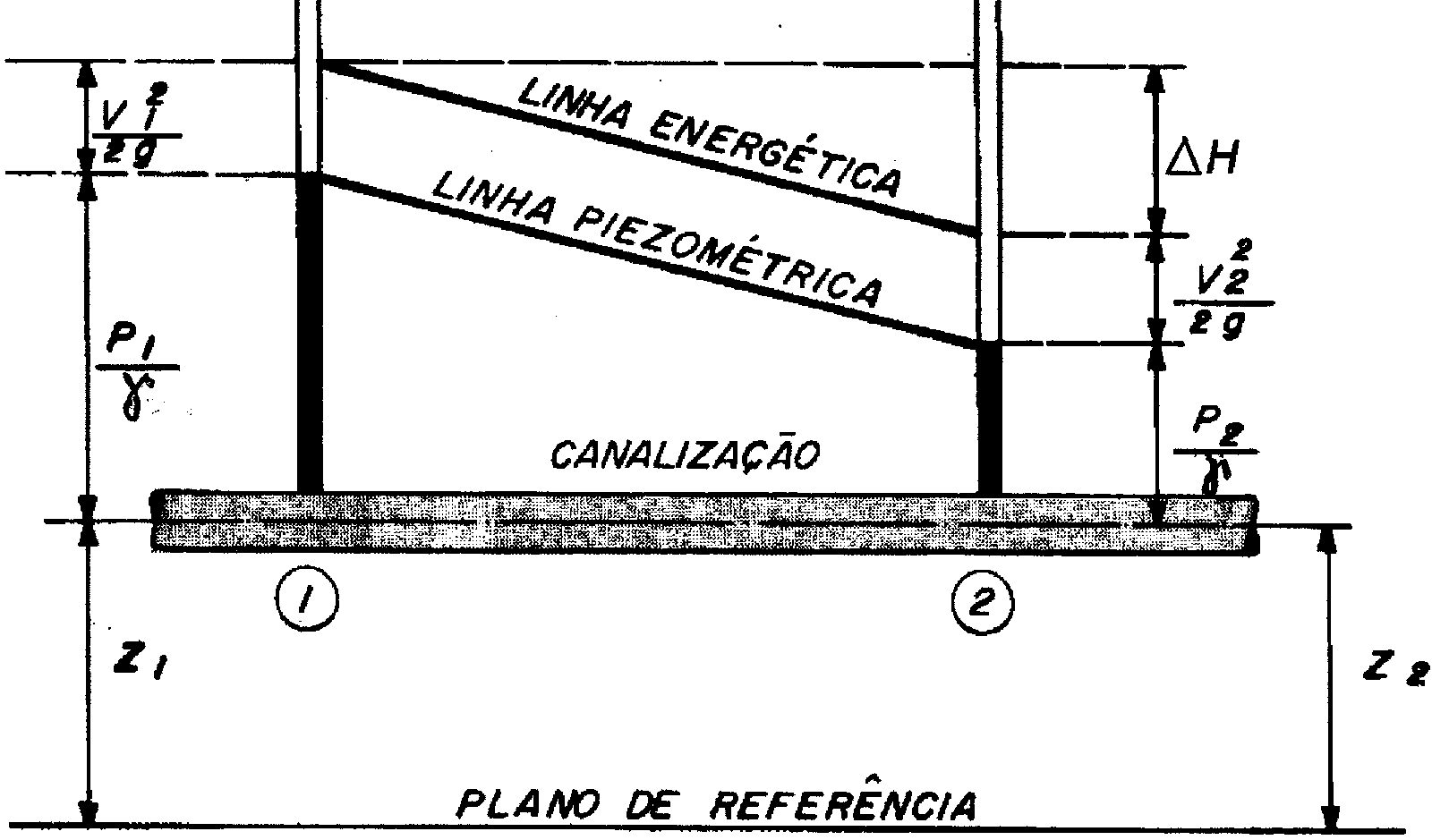

Tubos em Série

Para tubos conectados em série, a perda de carga é a soma das perdas individuais:

dp = dp ₁ + dp ₂ + .. + dp _n                                    (1)

Onde

dp = perda de pressão total (Pa, psi)

dp _1..n = perda de pressão individual em cada tubo (Pa, psi)

A vazão mássica é a mesma em todos os tubos:

m = m ₁ = m ₂ = …. = m _n                                  (1b)

Onde

m = fluxo de massa (kg/s, lb/s)

Tubulações em Paralelo

Para tubos ligados em paralelo, a perda de pressão é a mesma em todos os tubos:

dp = dp ₁ = dp ₂ = …. = dp _n                                     (2)

O fluxo de massa total é a soma do fluxo em cada tubo:

m = m ₁ + m ₂ + .. + m _n                                          (2b)

A perda de pressão nas equações acima pode ser substituída por uma expressão genérica para perda de pressão como a equação de D’Arcy-Weisbach.
