Desgaste comparado: eixo, esferas e diafragma lado a lado
“Minha bomba sempre funcionou assim” essa frase é o sinal mais claro de que a manutenção preventiva virou reativa sem que ninguém percebesse. O kit de reparo bomba Wilden T2 e T4 não é uma despesa de ocasião; é a resposta calculada a um ciclo de desgaste previsível que toda bomba pneumática de duplo diafragma segue, independentemente do fluido bombeado.
A tabela abaixo compara os três componentes que mais demandam substituição nas séries T2 e T4, cruzando sintoma observável, método de verificação e consequência se ignorado:
| Componente | Sintoma principal | Consequência sem troca |
|---|---|---|
| Eixo central | Folga lateral acima de 0,3 mm, batida audível | Desgaste acelerado dos diafragmas, vazamento de ar |
| Esferas de vedação | Gotejamento contínuo na descarga estática | Perda de vazão, contaminação do produto |
| Diafragma (wet end) | Bolhas de ar no fluido, queda de pressão | Falha catastrófica, parada de linha |
| Assentos de esfera | Arranhões visíveis, vedação irregular | Refluxo, perda de eficiência volumétrica |
O que a tabela revela é uma hierarquia de risco: o eixo falha silenciosamente durante semanas antes de qualquer gotejamento aparecer, enquanto o diafragma dá sinais ruidosos e rápidos. Quem monitora apenas o que vaza já chegou tarde. O kit wet end Wilden cobre diafragma, esferas e assentos em conjunto , trocar só a esfera sem inspecionar o assento é como trocar o pneu e ignorar a roda.
Checklist de inspeção antes de abrir a bomba
Você já parou a linha para trocar um componente e descobriu que o real problema estava em outro lugar? Isso acontece quando a inspeção segue a intuição, não um protocolo. Antes de solicitar qualquer peça de reposição para bombas pneumáticas, percorra este checklist com a bomba ainda em operação, parte dos dados só aparece com o equipamento girando.
Itens de verificação para bombas Wilden T2 e T4
- Consumo de ar comprimido: meça com fluxímetro na entrada. Aumento acima de 15% sem mudança de vazão indica desgaste interno de vedações ou eixo.
- Frequência de ciclo em vazio: conte os ciclos por minuto com a saída fechada. Acima de 80 cpm em bomba de 1″ (T2) sem carga é sinal de bypass de ar no eixo.
- Temperatura do corpo da bomba: use termômetro de contato. Diferença superior a 8 °C entre os dois lados do manifold aponta desequilíbrio de diafragma.
- Inspeção visual das esferas: retire o manifold e observe a superfície das esferas com luz direta. Marcas de impacto (flat spots) acima de 0,5 mm invalidam a peça.
- Folga axial do eixo: com paquímetro de profundidade, a folga aceitável para T2 é até 0,25 mm; para T4, até 0,35 mm. Acima disso, o kit de reparo lado do fluido é obrigatório.
- Vibração anormal: apoie a mão no corpo. Vibração irregular , não rítmica, indica esfera presa ou assento danificado.
Se dois ou mais itens reprovarem na mesma inspeção, a decisão de parada programada deixa de ser opcional. Tentar calibrar ou aperçar conexões nesse estágio só adia o problema por horas, não por semanas , e a parada não programada costuma custar entre três e cinco vezes mais do que a intervenção planejada, considerando perda de produção e mão de obra emergencial.

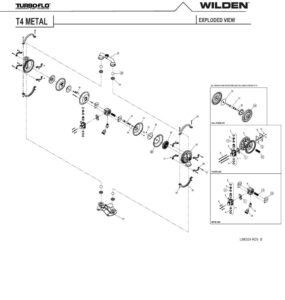

Vista Explodidabomba wilden T4
O que o eixo desgastado faz com o resto da bomba
Pense no eixo central de uma bomba de duplo diafragma como o virabrequim de um motor: ele não é o componente mais visível, mas todo o ciclo de conversão de energia passa por ele. Quando a folga aumenta, o movimento alternado deixa de ser axial puro e ganha componentes laterais , e é aí que o estrago se multiplica.
Como o desgaste se propaga
O eixo desgastado transmite carga radial para os diafragmas, que não foram projetados para absorvê-la. O resultado é fadiga prematura na região de fixação do diafragma exatamente o ponto onde o kit de reparo wilden concentra o reforço estrutural. Em fluidos abrasivos ou com sólidos em suspensão, comuns em aplicações químicas e de mineração, esse ciclo de desgaste se comprime: o que levaria doze meses num fluido limpo pode ocorrer em três meses com partículas acima de 200 µm.
Aplicação prática: quando trocar o eixo muda o plano de manutenção
A decisão de incluir o eixo no escopo de reparo muda o horizonte de planejamento. No curto prazo, a troca acrescenta entre 40 e 90 minutos ao tempo de intervenção, mas elimina a segunda parada que, estatisticamente, ocorre em menos de 60 dias quando o eixo é preservado fora da faixa. No médio prazo, um eixo dentro da tolerância reduz a frequência de substituição de diafragmas, porque o movimento axial limpo distribui o esforço de forma uniforme. No longo prazo, você percebe que o custo total de propriedade do equipamento cai, não porque os componentes ficaram mais baratos, mas porque o intervalo entre kits aumentou. A Duplação, com mais de 20 anos fornecendo soluções em manuseio de fluidos industriais e automação pneumática, disponibiliza peças de reposição para bombas pneumáticas compatíveis com esse ciclo de manutenção , o que permite planejar o estoque sem depender de importação emergencial.
Como executar a troca do kit de reparo bomba Wilden T2 e T4
Antes de detalhar o passo a passo, um aviso honesto: este procedimento pressupõe que você já isolou a bomba da linha de ar e de fluido, despressurizou o sistema e tem o kit correto em mãos o kit de reparo lado do fluido para T2 e T4 não é intercambiável entre os dois modelos, apesar da aparência similar. Confundir os kits é o erro mais comum de quem executa a primeira troca.
Sequência de execução para troca do kit wet end aplicado a kit de reparo bomba Wilden T2 e T4
- Desligue o fornecimento de ar comprimido e abra o dreno do manifold para confirmar pressão zero nunca confie apenas no manômetro de linha.
- Desconecte as mangueiras de entrada e saída do fluido e posicione a bomba com o manifold voltado para cima para evitar derramamento residual.
- Remova os parafusos do manifold em sequência cruzada (não em espiral) para liberar a pressão de vedação de forma uniforme e evitar empenamento do corpo.
- Extraia as esferas e assentos com ferramenta plástica ou de latão, nunca aço, para não riscar as superfícies de vedação do corpo em alumínio ou ferro fundido.
- Inspecione o eixo com paquímetro antes de decidir se ele entra no escopo: folga dentro da faixa aceitável significa que só o kit de reparo lado do fluido resolve; fora da faixa, o eixo vai junto.
- Monte os novos diafragmas com o lado correto voltado para o fluido, a marcação em relevo indica a face de contato e aperte os parafusos de fixação com torque especificado pelo fabricante (consulte o manual da série T2 ou T4.
- Reconecte as linhas, pressurizem gradualmente até 2 bar e observe por cinco minutos antes de retornar à pressão de operação normal.
7 sinais de que está na hora de trocar o eixo e as esferas
- Queda na vazão ou na pressão de descarga
Se a bomba trabalha com a mesma pressão de ar, mas entrega menos fluido, as esferas podem não estar vedando corretamente, permitindo retorno do produto.
- Bomba “batendo” sem bombear direito
Quando a bomba cicla, mas o fluido praticamente não avança, é comum haver esferas deformadas ou sedes comprometidas.
- Ciclos irregulares ou travamentos
Eixo empenado, com marcas ou desgaste na região de vedação pode causar travamento da válvula de ar e movimento irregular dos diafragmas.
- Vazamento de produto pelo escape de ar
Um dos sinais mais claros de falha interna. Se há fluido saindo pelo silenciador, o eixo ou os diafragmas provavelmente perderam a vedação.
- Ruído anormal durante a operação
Batidas, estalos ou ruídos metálicos diferentes do padrão podem indicar esferas gastas, fora do formato original ou sem assentamento correto.
- Consumo de ar comprimido acima do normal
Desgaste no eixo gera passagem de ar indevida. Se o consumo subiu sem alteração no processo, vale inspecionar o conjunto.
- Desgaste visível na inspeção
Em manutenções preventivas, procure por:
esferas com achatamento, trincas, inchaço ou perda de dureza;
eixo com riscos, corrosão, desgaste ou empenamento;
sedes com marcas que impeçam o assentamento correto das esferas.
Vale a pena trocar só uma peça?
Em geral, não. Como eixo, esferas, diafragmas e sedes trabalham em conjunto, trocar apenas um componente desgastado costuma resolver o problema por pouco tempo. O kit de reparo reúne as peças que sofrem o maior desgaste e permite uma manutenção completa de uma só vez, com menos retrabalho e mais previsibilidade.
Vantagens de usar o kit de reparo para Wilden T2 e T4
Economia: custa bem menos do que substituir a bomba inteira.
Menos paradas: manutenção planejada evita falhas inesperadas.
Compatibilidade garantida: peças dimensionadas para o modelo correto.
Maior vida útil do equipamento e das demais peças internas.
Segurança operacional: reduz o risco de vazamentos de produtos químicos ou perigosos.
Conclusão: Critérios de excelência e próximos passos recomendados
Reconhecer os sinais de desgaste no eixo e nas esferas é a melhor forma de evitar paradas inesperadas e prejuízos maiores. Com o kit de reparo para bomba Wilden T2 e T4, você restaura o desempenho da bomba com custo menor e mais segurança.
Perguntas Frequentes sobre kit de reparo bomba Wilden T2 e T4
Por onde começo se nunca fiz a troca do kit de reparo na bomba Wilden T2 ou T4?
Comece pelo checklist de inspeção com a bomba ainda em operação, medindo consumo de ar e folga do eixo. Com os dados em mãos, você identifica quais componentes precisam de substituição antes de abrir qualquer coisa. Só então solicite o kit correspondente ao modelo exato — T2 e T4 têm kits distintos. A primeira troca feita com roteiro claro leva menos de duas horas em bancada organizada.
Quando o investimento no kit de reparo não se justifica?
Se o corpo da bomba apresenta trincas, corrosão profunda nas câmaras de fluido ou o manifold está empenado além de 0,5 mm de planicidade, o reparo parcial não resolve. Nesses casos, o custo do kit somado à mão de obra pode superar 60% do valor de uma bomba nova — e a bomba reformada ainda carrega a fadiga estrutural do corpo. Bombas com mais de oito anos de operação contínua em fluidos abrasivos merecem avaliação criteriosa antes de qualquer investimento em reparo.
Quanto custa um kit de reparo bomba Wilden T2 e T4 e o que ele inclui?

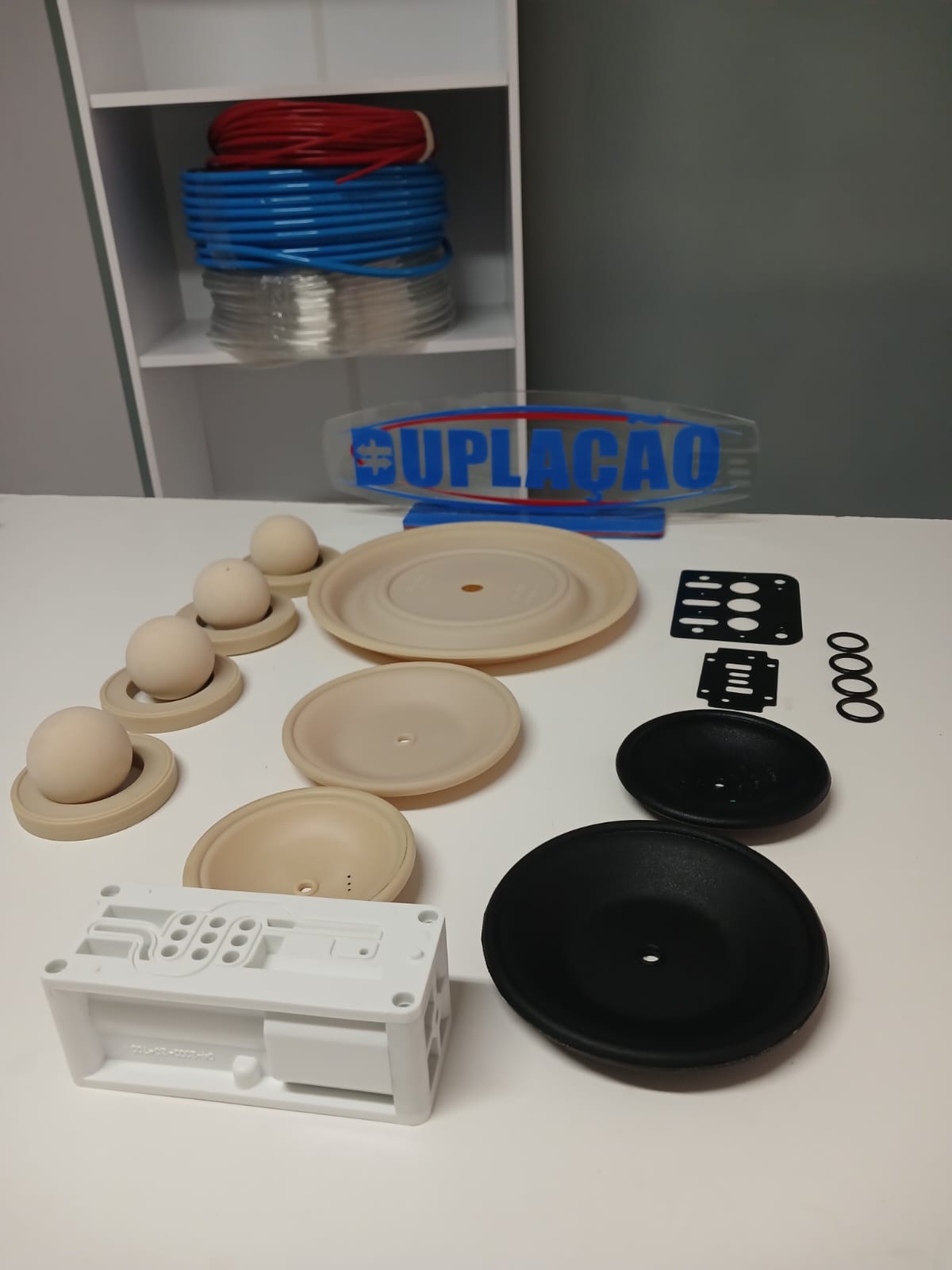

O kit wet end Wilden para T2 e T4 inclui diafragmas, esferas, assentos e, dependendo da versão, os O-rings do manifold. O preço varia conforme o material dos diafragmas — neoprene, PTFE ou santoprene — e o material das esferas, que pode ser aço inox, Buna-N ou PTFE. Kits em PTFE para aplicações corrosivas custam significativamente mais do que os em neoprene para água e fluidos neutros. Solicite orçamento informando o modelo exato, o fluido bombeado e a pressão de operação para receber a especificação correta.
Quem deve participar da decisão de parar a bomba para manutenção?
A decisão envolve ao menos três funções: o engenheiro de processos, que avalia o impacto na linha de produção; o gerente de manutenção, que dimensiona o tempo de parada e o estoque de peças; e o comprador, que precisa garantir o kit correto antes da data programada. Deixar a decisão só na manutenção costuma gerar paradas mal cronometradas; deixar só no processo resulta em kits errados ou falta de peças no momento da abertura.
Qual é o erro mais comum de quem faz a primeira troca do kit agora?
Confundir o kit do T2 com o do T4. Os dois modelos têm aparência externa similar, mas diâmetro de diafragma e dimensões das esferas diferentes — montar o kit errado causa vazamento imediato e pode danificar o corpo da bomba. O segundo erro mais frequente é preservar o eixo desgastado para economizar tempo, o que garante uma segunda parada em menos de 60 dias. Sempre meça a folga do eixo antes de fechar o escopo do reparo.
Com que frequência fazer a manutenção?
Não existe um intervalo único. Ele depende do fluido bombeado (abrasivo, químico, viscoso), da temperatura, da pressão de operação e do regime de trabalho. Como orientação geral:
- faça inspeções periódicas de rotina;
- registre o histórico de manutenção de cada bomba;
- em aplicações severas, antecipe a troca do kit em vez de esperar a falha.
O eixo da bomba Wilden pode ser reaproveitado?
Só se estiver sem riscos, empenamento ou corrosão. Qualquer dano na superfície de vedação justifica a troca.
Posso fazer o reparo sozinho?
Em muitos casos, sim, seguindo o manual do fabricante e com as ferramentas adequadas. Em caso de dúvida, procure um técnico especializado.
O kit de reparo serve para qualquer material de bomba?
Não. O kit deve ser compatível com o modelo e com os materiais do seu equipamento e do fluido.
