Por que escolher a bomba pneumática de diafragma Graco D52911?
Toda discussão séria sobre Bomba pneumática de diafragma Graco D52911 começa por um ponto simples: o que exatamente se espera do resultado. a Graco D52911 é uma bomba pneumática de duplo diafragma (AODD – Air-Operated Double Diaphragm) fabricada nos Estados Unidos e pertencente à linha Husky 515.

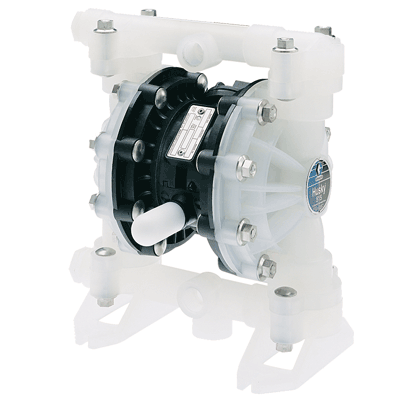

A Graco D52911 é uma bomba pneumática de duplo diafragma pertencente à renomada série Husky 515 da fabricante americana Graco. Projetada para entregar alto rendimento com baixo consumo de ar comprimido, este modelo se destaca pela robustez e confiabilidade no transporte de fluidos moderadamente agressivos e viscosos.
A eficiência no manuseio e na transferência de fluidos é vital para manter a produtividade e a segurança em plantas industriais. Setores como o químico, farmacêutico, alimentício, automotivo e de tintas lidam diariamente com o desafio de mover líquidos de alta viscosidade, quimicamente agressivos ou inflamáveis.
Princípio de Funcionamento Mecânico
Admissão de Ar: O ar comprimido entra no distribuidor de ar central, direcionando a pressão para a parte traseira do primeiro diafragma.
Deslocamento do Fluido: O movimento empurra o diafragma para a frente, projetando o fluido presente na câmara em direção à saída (deslocamento positivo).
Efeito de Sucção Simultânea: O eixo interno conecta os dois diafragmas. Enquanto o primeiro diafragma empurra o fluido para fora, o segundo diafragma é puxado para trás, criando um vácuo que aspira o fluido do reservatório para a segunda câmara.
Alternância Contínua: Válvulas esféricas internas abrem e fecham alternadamente com a variação de pressão, garantindo um fluxo contínuo e estável sem necessidade de vedação mecânica.
Ficha Técnica Detalhada
Confira os parâmetros operacionais registrados na etiqueta técnica e no teste do equipamento:
-
Fabricante: Graco (Made in USA)
-
Part Number: D52911
-
Série: Husky 515 / Diafragma duplo
-
Vazão Máxima de Fluido: 15 GPM (galões por minuto) / 57 l/min (litros por minuto)
-
Pressão Máxima de Operação (Ar e Fluido): 100 PSI / 7 bar
-
Peso Total: Aprox. 6,5 lb / 2,9 kg
-
Tipo de Acionamento: Ar comprimido (pneumático)
Guia de Materiais de Diafragma e Compatibilidade Química
A escolha correta do elastômero do diafragma e das esferas é determinante para a durabilidade da bomba pneumática:
Material do Diafragma Resistência Química Faixa de Temperatura Aplicações Recomendadas PTFE (Teflon) Excelente para quase todos os reagentes -40 °C a 104 °C Ácidos fortes, solventes, produtos farmacêuticos Santoprene Alta resistência mecânica e à abrasão -29 °C a 135 °C Efluentes, lamas, soluções aquosas e ácidos fracos Buna-N (Nitrílica) Boa resistência a óleos e combustíveis -12 °C a 82 °C Óleos lubrificantes, derivados de petróleo, hidráulicos Viton (FKM) Excelente resistência térmica e a hidrocarbonetos -40 °C a 177 °C Solventes aromáticos, querosene, altas temperaturas Principais Diferenciais e Vantagens da Graco D52911
1. Segurança Intrínseca em Ambientes Classificados
Por não utilizar motor elétrico, a bomba pneumática não gera faíscas nem superaquece, tornando-se a escolha padrão para transferência de solventes, tintas, combustíveis e produtos químicos inflamáveis.
2. Capacidade de Trabalhar a Seco e Autoescorvante
Diferente das bombas centrífugas convencionais, a bomba de diafragma pode rodar a seco sem sofrer danos imediatos aos vedações mecânicas. Além disso, possui excelente capacidade de autoescorvamento, facilitando a sucção em tanques e tambores.
3. Controle Preciso de Vazão e Pressão
A vazão da bomba é diretamente proporcional à pressão e volume de ar fornecido. Ajustando uma simples válvula reguladora de ar, é possível controlar o fluxo de saída entre 0 e 57 litros por minuto com extrema facilidade.
4. Design Compacto e Portátil
Com peso inferior a 3 kg, a Graco D52911 pode ser facilmente transportada entre diferentes pontos da fábrica ou integrada a carrinhos móveis de transferência.
Aplicações Típicas na Indústria
Devido à sua flexibilidade construtiva e compatibilidade química, o modelo Graco D52911 é amplamente utilizado em diversos segmentos:
-
Indústria de Tintas e Vernizes: Dosagem e transferência de pigmentos, resinas e solventes.
-
Setor Químico e Petroquímico: Abastecimento de reagentes, bombeamento de ácidos fracos, bases e efluentes.
-
Galvanoplastia e Tratamento de Superfícies: Circulação de banhos químicos e dosagem de reagentes.
-
Indústria Automotiva: Aplicação de óleos lubrificantes, fluidos de corte e desengraxantes.
-
Tratamento de Água e Efluentes (ETA/ETE): Dosagem de coagulantes, floculantes e polímeros.
-
Princípio de Funcionamento Mecânico
-
Admissão de Ar: O ar comprimido entra no distribuidor de ar central, direcionando a pressão para a parte traseira do primeiro diafragma.
-
Deslocamento do Fluido: O movimento empurra o diafragma para a frente, projetando o fluido presente na câmara em direção à saída (deslocamento positivo).
-
Efeito de Sucção Simultânea: O eixo interno conecta os dois diafragmas. Enquanto o primeiro diafragma empurra o fluido para fora, o segundo diafragma é puxado para trás, criando um vácuo que aspira o fluido do reservatório para a segunda câmara.
-
Alternância Contínua: Válvulas esféricas internas abrem e fecham alternadamente com a variação de pressão, garantindo um fluxo contínuo e estável sem necessidade de vedação mecânica.
Diagnóstico de Defeitos e Resolução de Problemas (Troubleshooting)
Diagnóstico de Defeitos e Resolução de Problemas (Troubleshooting)
| Sintoma | Causa Provável | Solução Recomendada |
| A bomba opera mas não aspira o fluido | Esferas fora do assento ou obstruídas por sólidos | Limpar os coletores e inspecionar esferas e assentos |
| A bomba para de ciclar durante a operação | Válvula piloto pneumática travada ou com humidade | Limpar o bloco de ar e instalar filtro regulador de ar |
| Vazamento de produto pelo escapamento de ar | Diafragma rompido por fadiga ou ataque químico | Substituir o conjunto de diafragmas imediatamente |
| Pressão de saída baixa ou vazão oscilante | Linha de ar com pressão insuficiente ou vazamento na sucção |
Ajustar o regulador de ar para até 100 PSI / 7 bar e vedar conexões |
Passos para Instalação Correta e Segura
-
Unidade de Preparação de Ar (FRL): Instale um Filtro Regulador para garantir ar limpo, seco e na pressão adequada (máximo 100 PSI / 7 bar).
-
Conexões Flexíveis: Utilize mangueiras flexíveis tanto na sucção quanto no recalque para absorver a pulsação natural do diafragma.
-
Aterramento Antiestático: Ao manusear solventes e fluidos inflamáveis, conecte o cabo de aterramento do corpo da bomba à terra.
-
Instalação de Amortecedor de Pulsos (Opcional): Para processos de dosagem que exigem fluxo linear sem oscilação, adicione um amortecedor de pulsação na saída de fluido.
Suporte Técnico, Peças e Manutenção com a Duplação
A Duplação é referência em soluções de bombeamento industrial, oferecendo produtos, peças de reposição e manutenção especializada para a linha Graco Husky.
Nossos Serviços e Produtos:
-
Kits de Reparo Originais: Reparos pneumáticos e hidráulicos, diafragmas, assentos, esferas e o-rings.
-
Manutenção Preventiva e Corretiva: Avaliação em bancada de testes com emissão de relatórios técnicos de desempenho.
-
Dimensionamento Técnico: Orientação na seleção dos materiais mais adequados para o fluido da sua fábrica.
Precisa de manutenção, peças ou uma cotação para a Graco D52911?
Acesse nosso site em duplacao.com.br e fale diretamente com nossos engenheiros especialistas!
Vale cruzar as recomendações deste texto com as fontes públicas de referência sobre Bomba pneumática de diafragma Graco D52911.
Conclusão: Faça escolhas informadas para otimizar sua produção.
‘Entender bem as especificidades da bomba pneumática de diafragma Graco D52911 garante escolhas mais acertadas no seu processo produtivo.’ Mantenha sempre atenção às necessidades operacionais específicas ao selecionar equipamentos; isso fará toda diferença nos resultados alcançados.
Perguntas Frequentes sobre Bomba pneumática de diafragma Graco D52911
Qual é a vazão máxima da bomba Graco D52911? aplicado a Bomba pneumática de diafragma Graco D52911
A bomba entrega uma vazão máxima de 15 GPM, o que equivale a 57 litros por minuto.
A bomba Graco D52911 pode trabalhar submersa?
Sim, desde que os componentes externos sejam quimicamente compatíveis com o fluido imerso e a linha de escapamento de ar seja projetada acima do nível do líquido.
Com que frequência devo trocar os diafragmas da bomba?
A vida útil depende da agressividade do fluido e do número de ciclos operacionais. Recomenda-se realizar inspeções preventivas a cada 6 meses ou conforme o plano de manutenção da planta.
O que é a Bomba Pneumática Graco D52911?
A Graco D52911 é uma bomba pneumática de duplo diafragma pertencente à renomada série Husky 515 da fabricante americana Graco. Projetada para entregar alto rendimento com baixo consumo de ar comprimido, este modelo se destaca pela robustez e confiabilidade no transporte de fluidos moderadamente agressivos e viscosos.
Qual é a durabilidade média dessas bombas?
‘Dependendo das condições operacionais e da frequência da manutenção, as bombas podem durar entre cinco a dez anos’, menciona um técnico com vasta experiência no setor.
