Bomba de Duplo Diafragma Pneumática: o que é, como funciona e como especificar

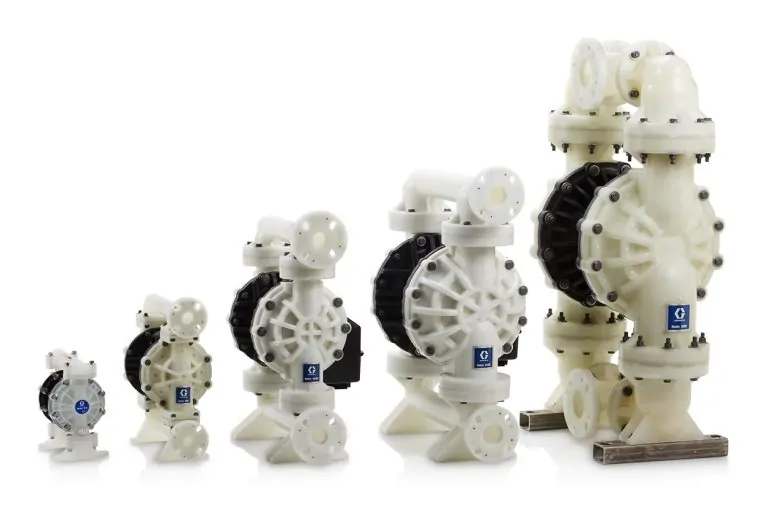

Entender Bomba de Duplo Diafragma Pneumática: Como Funciona deixou de ser assunto técnico restrito e passou a influenciar diretamente custo e prazo. A bomba de duplo diafragma pneumática, ou como conhecida no mercado técnico como bomba AODD (Air-Operated Double Diaphragm), é uma bomba de deslocamento positivo acionada por ar comprimido. Ela dispensa motor elétrico, eixo rotativo e selo mecânico. Por isso é uma das soluções mais usadas para transferir fluidos agressivos, viscosos, abrasivos ou com sólidos em suspensão, inclusive em áreas classificadas.
Se você é engenheiro, mecânico de manutenção ou comprador técnico, este guia mostra o princípio de funcionamento, os componentes, os critérios de seleção e os erros mais comuns na especificação.
O que é uma bomba de diafragma pneumática?
É uma bomba volumétrica alternativa. O movimento de dois diafragmas flexíveis, ligados por um eixo central, cria sucção e descarga alternadas em duas câmaras. O acionamento vem de uma válvula distribuidora de ar interna, que direciona o ar comprimido para uma câmara e libera o escape da outra.
Principais características:
• Autoescorvante: aspira com a linha seca, geralmente com elevação de sucção a seco de até cerca de 3 a 5 m, conforme modelo e material.
• Pode operar a seco sem danos, pois não há selo mecânico nem vedação dinâmica sujeita a superaquecimento.
• Vazão e pressão ajustáveis pelo registro de ar e pela válvula de descarga, sem necessidade de inversor de frequência.
• Baixo cisalhamento, indicado para fluidos sensíveis como tintas, adesivos, alimentos e polímeros.
• Intrinsecamente segura: sem motor elétrico nem faísca, adequada a atmosferas explosivas (versões certificadas ATEX).
Como funciona uma bomba de duplo diaframa : passo a passo
Antes de pedir uma cotação, reúna estes dados:
- Fluido: nome, concentração, viscosidade (cP), densidade e presença de sólidos (tamanho e percentual).
- Vazão necessária (L/min ou m³/h).
- Altura manométrica total: altura estática, perdas de carga e pressão de descarga.
- Elevação de sucção e NPSH disponível.
- Temperatura de operação.
- Ar comprimido disponível: pressão (bar ou psi) e vazão.
- Ambiente: área classificada (ATEX), uso sanitário ou ao tempo.
- Diâmetro das conexões (1/4″ a 3″ ou mais).
Principais componentes
Componente Função
Carcaça (corpo) Aloja as câmaras de líquido e de ar
Diafragmas Membranas flexíveis que movimentam o fluido
Eixo central Conecta os dois diafragmas e sincroniza o movimento
Válvula distribuidora de ar Alterna a pressurização das câmaras
Válvulas de retenção (esferas e sedes) Definem o sentido do fluxo
Coletores de sucção e descarga Conexões de entrada e saída do produto
Materiais: como escolher
A compatibilidade química é o fator que mais afeta a vida útil da bomba de duplo diafragma pneumática.
Corpo da bomba:
• Polipropileno (PP): ácidos e bases diluídas, boa relação custo-benefício.
• PVDF: químicos agressivos e altas temperaturas.
• Alumínio: óleos, solventes, tintas e uso geral industrial.
• Aço inox 316: indústria alimentícia, farmacêutica e químicos corrosivos.
• Ferro fundido: serviços pesados e abrasivos.
Diafragmas e esferas:
• PTFE: máxima resistência química (o padrão para produtos agressivos).
• Santoprene®: resistência à abrasão e boa flexibilidade.
• NBR (Buna-N): óleos e combustíveis.
• EPDM: ácidos, bases e água quente.
• FKM (Viton®): hidrocarbonetos e altas temperaturas.
Sempre consulte a tabela de compatibilidade química do fabricante antes de definir o conjunto.
Aplicações típicas
Escreva aAplicações típicas
• Indústria química: transferência de ácidos, soda cáustica, solventes e reagentes.
• Tintas, vernizes e adesivos: fluidos viscosos e sensíveis ao cisalhamento.
• Mineração e saneamento: lamas, polpas, efluentes e esgotamento de poços e fossos.
• Alimentos e bebidas: xaropes, polpas e cremes (versões sanitárias).
• Petróleo e gás: áreas classificadas, óleos e resíduos.
• Cerâmica e galvanoplastia: barbotinas e banhos químicos.
• Filtros-prensa: alimentação de lama com pressão controlada.
Vantagens e limitações
Vantagens
• Manipula sólidos em suspensão (dependendo do modelo, esferas de até 10 mm ou mais passam pela bomba).
• Manutenção simples, sem selo mecânico, com poucas peças móveis.
• Versatilidade: um mesmo modelo atende diferentes fluidos trocando apenas os elastômeros.
• Controle simples de vazão pelo ajuste do ar.
• Portátil e de fácil instalação.
Limitações
• Consumo de ar comprimido maior que o de bombas elétricas equivalentes (medido em SCFM ou Nm³/h).
• Fluxo pulsante, que pode exigir amortecedor.
• Eficiência energética inferior em serviços contínuos de alta vazão.
• Ruído no escape de ar (mitigado com silenciadores).
Como dimensionar uma bomba de duplo diaframa: checklist técnico
Escreva a bomba de duplo diaframa pneumática antes de pedir uma cotação, reúna estes dados:
- Fluido: nome, concentração, viscosidade (cP), densidade e presença de sólidos (tamanho e percentual).
- Vazão necessária (L/min ou m³/h).
- Altura manométrica total: altura estática, perdas de carga e pressão de descarga.
- Elevação de sucção e NPSH disponível.
- Temperatura de operação.
- Ar comprimido disponível: pressão (bar ou psi) e vazão.
- Ambiente: área classificada (ATEX), uso sanitário ou ao tempo.
- Diâmetro das conexões (1/4″ a 3″ ou mais).
Uma regra prática: a pressão de descarga da bomba de duplo diafragma pneumática é no máximo igual à pressão do ar de alimentação (relação 1:1).
Para ganhar eficiência, use pressão de ar mais baixa e válvulas bem dimensionadas, evitando operar a bomba “estrangulada”.
Erros comuns na seleção e na instalação
• Escolher o material apenas pelo preço, sem checar a compatibilidade química.
• Subdimensionar a linha de sucção, causando cavitação e queda de vazão.
• Alimentar a bomba com ar úmido ou sujo (sem filtro, regulador e lubrificador quando necessário).
• Ignorar o amortecedor de pulsação em processos de dosagem.
• Não prever o congelamento do ar no escape em aplicações de alta frequência.
- Como dimensionar uma bomba de duplo diafragma pneumática?
São necessários: fluido, viscosidade (cP) e densidade, vazão desejada, altura manométrica total (estática + perdas de carga), elevação de sucção, temperatura, pressão e vazão de ar disponíveis, ambiente (ATEX, sanitário) e diâmetro das conexões. Com esses dados, usa-se a curva de desempenho do modelo para checar a vazão na pressão de operação.
- Quanto ar comprimido uma bomba de duplo difragma pneumática consome?
Depende do modelo, da vazão e da pressão. É medido em SCFM ou Nm³/h e aparece na curva de desempenho. É a principal limitação energética da tecnologia. Para reduzir o custo, dimensione a bomba corretamente, use pressão de ar mais baixa e válvulas bem dimensionadas, e evite operar a bomba muito abaixo da sua faixa de eficiência.
- O ar comprimido precisa de filtro, regulador e lubrificador?
O ar deve ser limpo e seco. Instale filtro e regulador na alimentação. A maioria das bombas modernas é lube-free (não requer lubrificação). Ar úmido ou sujo é uma das causas mais comuns de travamento da válvula distribuidora.
- Como instalar corretamente a linha de sucção?
Use tubulação com diâmetro igual ou maior que a conexão da bomba, o mais curta e reta possível, sem vazamentos de ar. Use mangueiras reforçadas na sucção para evitar colapso. Mantenha a bomba o mais próxima possível do reservatório e confira o NPSH disponível.
Dicas de manutenção
• Inspecione os diafragmas periodicamente. Eles são o principal item de desgaste.
• Substitua as esferas e sedes quando houver queda de vazão.
• Verifique o kit da válvula de ar e os o-rings.
• Mantenha o ar comprimido filtrado e seco.
• Faça o aperto de parafusos em intervalos regulares para evitar vazamentos.
Quem precisa aprofundar os critérios técnicos encontra material normativo complementar sobre Bomba de Duplo Diafragma Pneumática: Como Funciona.
Perguntas Frequentes sobre Bomba de Duplo Diafragma Pneumática: Como Funciona
Qual a diferença entre bomba AODD e bomba centrífuga? na prática de Bomba de Duplo Diafragma Pneumática: Como Funciona
A AODD é de deslocamento positivo, autoescorvante, tolera sólidos e opera a seco. A centrífuga é mais eficiente em alta vazão com fluidos limpos e de baixa viscosidade.
Qual a pressão máxima de uma bomba AODD (bomba de duplo diafragma pneumática?
Em geral, até cerca de 8 bar (aprox. 116 psi), de acordo com o modelo e a pressão do ar disponível.
Posso usar em áreas explosivas?
Sim, desde que o modelo seja certificado ATEX para a zona de instalação.
Qual a vida útil dos diafragmas?
Depende do fluido, da pressão, da frequência de ciclos e do material. Há muita variação, por isso o monitoramento preventivo é essencial.
O que acontece se a descarga for fechada?
A bomba simplesmente para (“dead head”), sem danos e sem consumir ar. Ao reabrir a descarga, ela retoma o funcionamento. É uma vantagem sobre bombas rotativas, que exigem válvula de alívio.
Quais viscosidades uma bomba AODD (bomba de duplo diafragma pneumática) consegue bombear?
Em geral, de fluidos tão fluidos quanto a água até produtos de milhares de cP. Dependendo do modelo e do diâmetro, ela bombeia fluidos acima de 10.000 cP, com queda de vazão e aumento do consumo de ar conforme a viscosidade sobe. Em viscosidades altas, use conexões e mangueiras de maior diâmetro e reduza o ciclo para dar tempo de enchimento às câmaras.
Qual é a principal dúvida sobre este tema?
Insira uma resposta clara, objetiva e com foco em utilidade para o leitor.
A bomba de duplo diafragma pneumática passa sólidos em suspensão?
Sim. É uma das principais vantagens. Dependendo do modelo, ela passa sólidos de poucos milímetros a mais de 20 mm, desde que as esferas e sedes sejam compatíveis. Informe sempre o tamanho e o percentual de sólidos na cotação.
Existe bomba AODD (bomba de duplo diafragma pneumática) sanitária para alimentos e farmacêutica?
Sim. Os modelos sanitários usam aço inox polido, diafragmas em PTFE ou elastômeros aprovados pela FDA e conexões tri-clamp, com projeto voltado à limpeza (CIP/SIP) conforme o padrão do fabricante.
